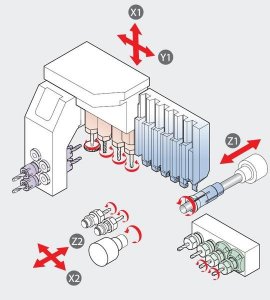

Wielofunkcyjna z osią B i Y2
Największa zdolność wykorzystania oprzyrządowania z wykorzystaniem osi B i Y2
Zminimalizowane odkształcenia termiczne z system chłodzenia dla narzędzi napędzanych
|
XD20II H |
XD20II N |
XD20II NH |
XD20II M |
||
|
Maksymalna średnica pręta |
mm |
Ø20 |
Ø20 |
Ø20 |
Ø20 |
|
Maksymalne obroty wrzeciona głównego |
obr./min. |
10 000 |
10 000 |
10 000 |
10 000 |
|
Moc wrzeciona głównego |
kW |
2,2/3,7(FANUC) |
2,2/3,7(FANUC) |
2,2/3,7(FANUC) |
2,2/3,7(FANUC) |
|
Maksymalne obroty wrzeciona przechwytującego |
obr./min. |
8 000 |
8 000 |
8 000 |
8 000 |
|
Moc wrzeciona przechwytującego |
kW |
1,5/2,2(FANUC) |
1,5/2,2(FANUC) |
1,5/2,2(FANUC) |
1,5/2,2(FANUC) |
|
Ilość narzędzi |
szt. |
24 |
24 |
24 |
26 |
|
Przejazd osi Z1/X1/Y1 |
mm |
210/70/340 |
60/70/340 |
160(H) |
210/70/340 |
|
Przejazd osi Z2/X2 |
mm |
215/315 |
215/315 |
215/315 |
215/315 |
|
Zapotrzebowanie powierzchni |
mm |
2340/1230 |
2340/1230 |
2340/1230 |
2340/1230 |
|
Wysokość |
mm |
1720 |
1720 |
1720 |
1720 |
|
Waga |
kg |
2700 |
2700 |
2700 |
2700 |
