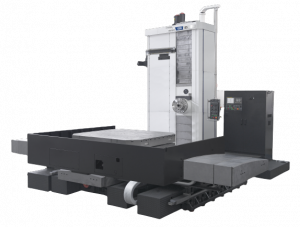

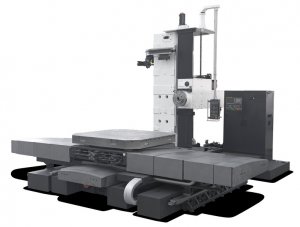

KBN 135

Jednoczęściowy odlew łoża osi X/Z (KB135)
Ruchoma konstrukcja kolumny do dużych obciążeń i ciężkich zadań obróbczych (KB135C)
Mocne wrzeciono z przekładnią 3-stopniowa
Optymalna zdolność wytaczania przy maksymalnym skoku osi W wynoszącym 700 mm
Liniały pomiarowe na każdej z osi dla uzyskania wysokiej precyzji

Klasyfikacja	Jednostka	KBN135	KBN135(Powiększony)
Wymiary stołu	mm	2,000×1,800	2,000×1,800
Max obciążenie stołu	kg	10,000	10,000
Przejazdy(X/Y/Z/W)	mm	3,000/2,000/1,600/700	4,000/2,500/1,600/700
Szybkie przejazdy (X/Y/Z/W)	m/min	8/8/8/8	8/8/8/8
Rodzaj napędu wrzeciona	-	Przekładnia 3-pozycyjna	Przekładnia 3-pozycyjna
Stożek wrzeciona	-	BT50	BT50
Obroty wrzeciona	obr/min	2,000 [2,000] [2,000]	2,000 [2,000] [2,000]
Moc wrzeciona	KW	22 [26] [37]	22 [26] [37]
Moment obrotowy	Nm	3,111 [3,677] [6,824]	3,111 [3,677] [6,824]
Ilość narzędzi	szt.	40 [60, 90, 120]	40 [60, 90, 120]
Waga	kg	37,200	44,000
Wysokość	mm	5,049	5,549
Zapotrzebowanie powierzchni	mm	6,320×6,900	7,320×6,900
Sterowanie	-	FANUC 31i-B	FANUC 31i-B
