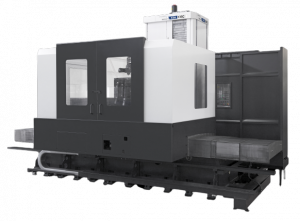

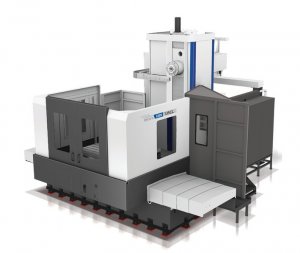

KBN 135C

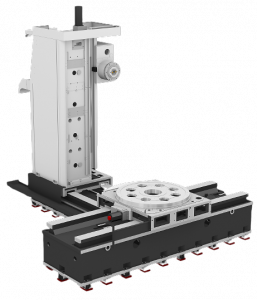

Jednoczęściowy odlew łoża osi X/Z (KB135)
Ruchoma konstrukcja kolumny do dużych obciążeń i ciężkich zadań obróbczych (KB135C)
Mocne wrzeciono z przekładnią 3-stopniowa
Optymalna zdolność wytaczania przy maksymalnym skoku osi W wynoszącym 700 mm
Liniały pomiarowe na każdej z osi dla uzyskania wysokiej precyzji

Klasyfikacja	Jednostka	KBN135C	KBN135C(Powiększony)
Wymiary stołu	mm	2,000×1,800	2,000×1,800
Max obciążenie stołu	kg	15,000 [20,000]	20,000
Przejazdy(X/Y/Z/W)	mm	3,000/2,000/1,600/700	4,000/2,500/1,600/700
Szybkie przejazdy (X/Y/Z/W)	m/min	10/10/10/8	7/10/10/8
Rodzaj napędu wrzeciona	-	Przekładnia 3-pozycyjna	Przekładnia 3-pozycyjna
Stożek wrzeciona	-	BT50	BT50
Obroty wrzeciona	obr/min	2,500 [2,500] [2,500] [2,500]	2,500 [2,500] [2,500] [2,500]
Moc wrzeciona	KW	22 [26] [37] [37]	22 [26] [37] [37]
Moment obrotowy	Nm	3,111 [3,677] [6,824] [6,862]	3,111 [3,677] [6,824] [6,862]

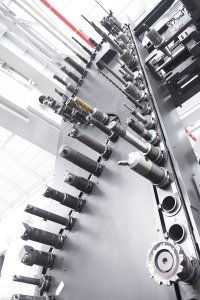

Ilość narzędzi	szt.	40 [60]	40 [60]
Waga	kg	46,500	52,000
Wysokość	mm	5,369	5,869
Zapotrzebowanie powierzchni	mm	6,880×7,510	8,370×7,910
Sterowanie	-	FANUC 31i-B [HYUNDAI-iTROL]	FANUC 31i-B [HYUNDAI-iTROL]
