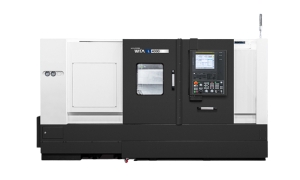

L4000 | L4000M | L4000L | L4000LM

Niezwykła stabilność i sztywność dzięki zastosowaniu prowadnic ślizgowych
Jednoczęściowa konstrukcja łoża o nachyleniu 45° zapewniająca wysoką dokładność, wytrzymałość oraz minimalizacje wzrostu termicznego
40 % poprawa momentu obrotowego w porównaniu z poprzednim modelem (L400)
Zwiększona średnica toczenia oraz zakresu obrotu
Wrzeciono główne z przekładnią 2-stopniową i maksymalnym momentem obrotowym 3378Nm

Klasyfikacja	Jednostka	L4000	L4000M	L4000L	L4000LM
Max. średnica toczenia	mm	Ø570	Ø570	Ø570	Ø570
Max. średnica pręta	mm	Ø117	Ø117	Ø117	Ø117
Max. długość toczenia	mm	1034	958	2,138	2,053
Rozmiar uchwytu	mm	Ø381 [457]	Ø304 [381]	Ø304 [381]	Ø304 [381]
Rodzaj napędu wrzeciona	-	PASEK + PRZEKŁADNIA	PASEK [PASEK+PRZEKŁADNIA]	PRZEKŁADNIA + PASEK	PASEK [PASEK+PRZEKŁADNIA]
Rodzaj prowadnic	-	ŚLIZGOWE	ŚLIZGOWE	ŚLIZGOWE	ŚLIZGOWE
Max. długość przesuwów (X/Z)	mm	330/1,105	325/1,105	330/2,200	330/2,200
Szybkie przesuwy (X/Z)	m/min	16/20	16/20	16/20	16/20
Obroty wrzeciona	obr/min	2,000 [2000]	2,000 [2000]	2,000	2,000
Moc wrzeciona	kW	35 [37]	30 [37]	35 [37]	30 [37]
Moment obrotowy	Nm	2,450 [3,378]	1,611 [3,378]	2,450 [3,378]	1,611 [3,378]
Ilość narzędzi	szt.	10 [12]	12 (BMT65)	10 [12]	12
Moc narzędzi napędzanych	kW	-	11	-	11
Waga	kg	8,300	8,400	10,500	10,600
Wysokość	mm	2,173	2,173	2,173
Zapotrzebowanie powierzchni	mm	4,841×2120	4,841×2120	5,951×2,270	5,951×2,270
Sterowanie	-	FANUC i Series- Smart Plus	FANUC i Series- Smart Plus	FANUC i Series- Smart Plus	FANUC i Series- Smart Plus
