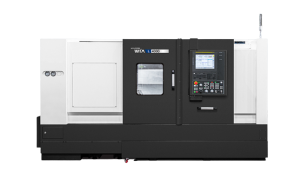

L4000C | L4000MC | L4000LC | L4000LMC

Niezwykła stabilność i sztywność dzięki zastosowaniu prowadnic ślizgowych
Jednoczęściowa konstrukcja łoża o nachyleniu 45° zapewniająca wysoką dokładność, wytrzymałość oraz minimalizacje wzrostu termicznego
40 % poprawa momentu obrotowego w porównaniu z poprzednim modelem (L400)
Zwiększona średnica toczenia oraz zakresu obrotu
Wrzeciono główne z przekładnią 2-stopniową i maksymalnym momentem obrotowym 3378Nm

Klasyfikacja	Jednostka	L4000C	L4000MC	L4000LC	L4000LMC
Max. średnica toczenia	mm	Ø570	Ø570	Ø570	Ø570
Max. średnica pręta	mm	Ø165	Ø165	Ø165	Ø165
Max. długość toczenia	mm	1025	940	2,120	2,053
Rozmiar uchwytu	mm	Ø533	Ø533	Ø533	Ø533
Rodzaj napędu wrzeciona	-	PASEK + PRZEKŁADNIA	PASEK+PRZEKŁADNIA	PASEK+PRZEKŁADNIA	PASEK+PRZEKŁADNIA
Rodzaj prowadnic	-	ŚLIZGOWE	ŚLIZGOWE	ŚLIZGOWE	ŚLIZGOWE
Max. długość przesuwów (X/Z)	mm	330/1,105	325/1,105	330/2,200	330/2,200
Szybkie przesuwy (X/Z)	m/min	16/20	16/20	16/20	16/20
Obroty wrzeciona	obr/min	1,500	1,500	1,500	1,500
Moc wrzeciona	kW	37	37	37	37
Moment obrotowy	Nm	3,378	2,457	3,378	2,457
Ilość narzędzi	szt.	10 [12]	12 (BMT75)	10 [12]	12 (BMT75)
Moc narzędzi napędzanych	kW	-	11	-	11
Waga	kg	8,700	8,800	10,900	11,000
Wysokość	mm	2,173	2,173	2,173	2,173
Zapotrzebowanie powierzchni	mm	4,933×2,120	4,933×2,120	6,043×2,270	6,043×2,270
Sterowanie	-	FANUC i Series- Smart Plus	FANUC i Series- Smart Plus	FANUC i Series- Smart Plus	FANUC i Series- Smart Plus
