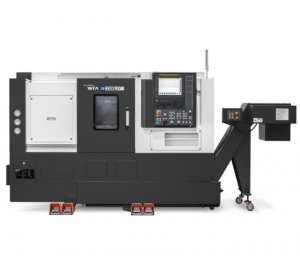

ABOUT USSE2200Y | SE2200LY | SE2200LSY
Kategoria: Tokarki poziome
- Jednoczęściowa konstrukcja łoża pochylona pod kątem 30° o wysokiej sztywności
- Stabilizowana konstrukcja w celu zminimalizowania przemieszczeń termicznych
- Praca wielozadaniowa z głowicą rewolwerową BMT45P typu klin w osi Y
- Ergonomiczna konstrukcja zapewniająca wygodny dostęp do uchwytu i narzędzia
- Najnowszy sterownik FANUC 0i PLUS (ekran dotykowy 15 cali)
|
Klasyfikacja |
Jednostka |
SE2200Y |
SE2200LY |
SE2200LSY |
|
Max. średnica toczenia |
mm |
Ø300 |
Ø300 |
Ø300 |
|
Max. średnica pręta |
mm |
Ø65 |
Ø65 |
Ø65 |
|
Max. długość toczenia |
mm |
288 |
508 |
508 |
|
Rozmiar uchwytu |
mm |
Ø210 |
Ø210 |
Ø210 |
|
Rodzaj napędu wrzeciona |
- |
PASEK |
PASEK |
PASEK |
|
Rodzaj prowadnic |
- |
ŚLIZGOWE |
ŚLIZGOWE |
ŚLIZGOWE |
|
Max. długość przesuwów (X/Z) |
mm |
210/110/340 |
210/110/560 |
210/110/560 |
|
Szybkie przesuwy (X/Z) |
m/min |
30/10/36 |
30/10/36 |
30/10/36 |
|
Obroty wrzeciona |
obr/min |
4,500 |
4,500 |
4,500 |
|
Moc wrzeciona |
kW | 15 [13.5] | 15 [13.5] | 15 [13.5] | 7.5 [7.4] |
| Moment obrotowy | Nm | 167 [150.3] | 167 [150.3] | 167 [150.3] | 63.6 [47] |
|
Ilość narzędzi |
szt. |
12 [24] |
12 [24] |
12 [24] |
|
Waga |
kg |
3,800 |
4,200 |
4,300 |
|
Wysokość |
mm |
1,920 |
1,920 |
1,920 |
|
Zapotrzebowanie powierzchni |
mm |
2,280×1,730 |
2,960×1,730 |
2,960×1,730 |
|
Sterowanie |
- |
FANUC 32i-B |
FANUC 32i-B |
FANUC 32i-B |
