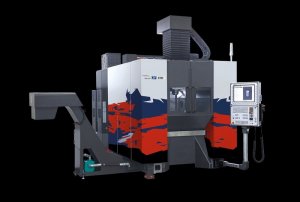

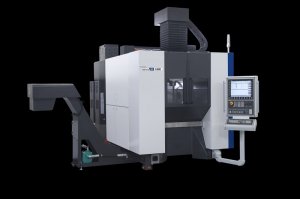

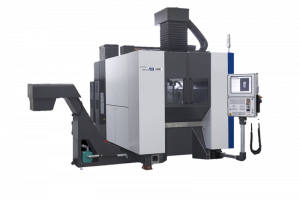

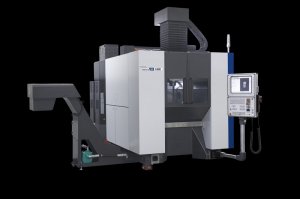

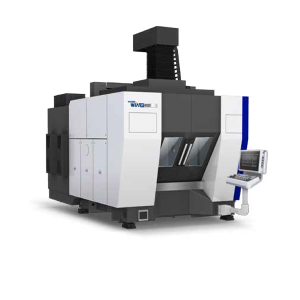

ABOUT USXF6300-8500-Series
-

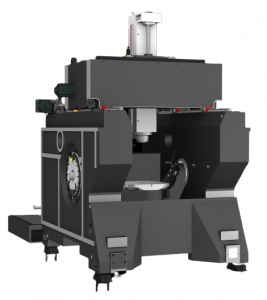

Zwiększona wytrzymałość dzięki jednoczęściowemu odlewowi łóżka i kolumny
-
Wysoka precyzja dzięki strukturze box-in-box w osi X
-

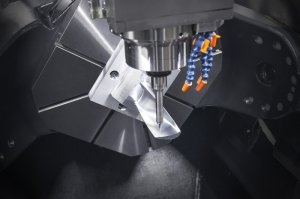

Wbudowany stół DDM (Dual Drive)
-
Standardowo 34-narzędziowy magazyn (czas C-C: 4,5 s)
-
19-calowy monitor LCD
|
Klasyfikacja |
Jednostka |
XF6300 |
XF8500 |
|
Wymiary stołu |
mm |
Ø630 |
Ø850 |
|
Max obciążenie stołu |
kg |
600 |
1000 |
|
Max przestrzeń robocza |
mm |
Ø800x500 |
Ø1,000 x 600 |
|
Przejazdy(X/Y/Z) |
mm |
650/600/500 |
650/600/500 |
|
Przejazdy(A/C) |
stopnie |
150° (-30°~+120°)/360° |
150° (+30°~-120°)/360° |
|
Szybkie przejazdy (X/Y/Z) |
m/min |
60/60/60 |
45/45/45 |
|
Szybkie przejazdy (A/C) |
Obr./min. |
70/110 |
50/110 |
|
Rodzaj napędu wrzeciona |
- |
Built-in |
Built-in |
|
Stożek wrzeciona |
- |
HSK-A63 [40K : HSK-E40] |
HSK-A63 [30K : HSK-E40] |
|
Obroty wrzeciona |
obr/min |
15,000 [24,000] [40,000] |
15,000 [9,000] [24,000] [30,000] |
|
Moc wrzeciona |
kW |
31 [26] [26] |
31 [42] [26] [120] |
|
Moment obrotowy |
Nm |
153 [85.6] [9.9] |
153 [175] [85.9] [38.2] |
|
Ilość narzędzi |
szt. |
34 [68, 102] |
34 [68, 102] |
|
Waga |
kg |
11,000 |
21,000 |
|
Wysokość |
mm |
3,045 |
3,831 |
|
Zapotrzebowanie powierzchni |
mm |
5,032×4,380 |
4,907x5,440 |
|
Sterowanie |
- |
SIEMENS 840D [HEIDENHAIN TNC640] |
HYUNDAI-iTROL+ [HEIDENHAIN TNC640] |
