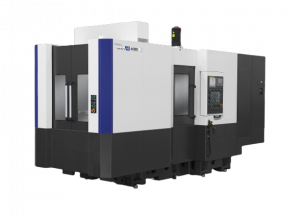

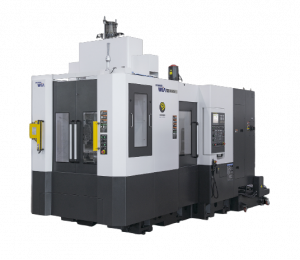

ABOUT USHS4000II-5000II-Series
-

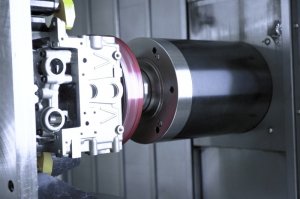

Elektrowrzeciono o wysokiej wydajności 15 000 obr./min
-
Szybkość szybkiego posuwu we wszystkich osiach: 60 m / min
-
Układ chłodzenia śruby kulowej
-

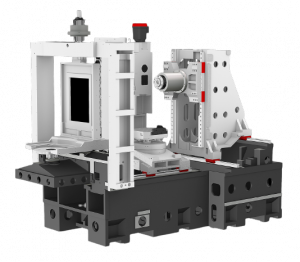

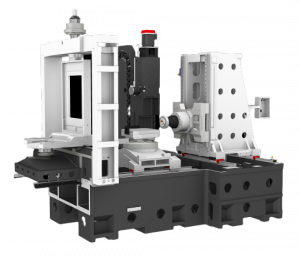

Wysoka sztywność: 3-punktowa konstrukcja łoża
-
Zwiększona średnica śruby kulowej: Ø50 mm
-
Standardowe zastosowanie magazynu typu pierścieniowego
-
Magazyn 60 pozycyjny
-
Najlepszy w swojej klasie czas wymiany narzędzia (c-c): 2,6 s
|
Klasyfikacja |
Jednostka |
HS4000 II |
HS5000 II |
|
Wymiary stołu |
mm |
2 - 400×400 |
2 - 500×500(Ø800×H1,000 |
|
Max obciążenie stołu |
kg |
2 - 400 |
2 - 500 |
|
Przejazdy(X/Y/Z) |
mm |
730/730/880 |
850/700/750 |
|
Szybkie przejazdy (X/Y/Z) |
m/min |
60/60/60 |
60/60/60 |
|
Rodzaj napędu wrzeciona |
- |
BUILT IN |
BUILT IN |
|
Stożek wrzeciona |
- |
BBT40 |
BBT40 |
|
Obroty wrzeciona |
obr/min |
15,000 |
15,000 |
|
Moc wrzeciona |
kW |
30 |
30 |
|
Moment obrotowy |
Nm |
230 |
230 |
|
Ilość narzędzi |
szt. |
40 [60, 80, 120, 240] |
40 [60, 80, 120, 240] |
|
Waga |
kg |
11,500??? |
11,500 |
|
Wysokość |
mm |
3,145?? |
2,707 |
|
Zapotrzebowanie powierzchni |
mm |
3,060×5,338?? |
2,719×4,402 |
|
Sterowanie |
- |
FANUC 31i-B |
FANUC 31i-B |
