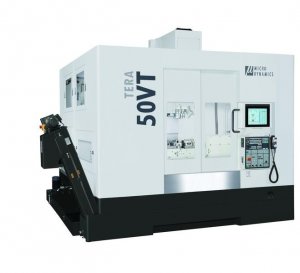

ABOUT USTERA 50VT
Pionowe centra obróbkowe Micro Dynamics ® otwierają nową erę wielofunkcyjnych i wszechstronnych centr obróbkowych. Seria MEGA/TERA rozpoczyna rewolucję na rynku: Zachowując kompaktowość maszyny zapewnia potężne i precyzyjne wyniki dla producentów matryc i form, półprzewodników , przemysłu lotniczego, motoryzacyjnego i warsztatów narzędziowych.
Elektrowrzeciono:
Prędkość: 15 000 - 18 000/20 000 obr/min
Moc: 31kW/35kW
Moment obrotowy: 141Nm/119Nm
Dynamiczna kompensacja błędów DYPEC®, koryguje błąd pozycjonowania spowodowany zmianami termicznymi, poprawiając dokładność i wykończenie detalu (rozdzielczość 0.1 μm).
Sterownik Mitsubishi CNC M800, który doskonale nadaje się do szybkiej obróbki o wysokiej dokładności oraz wieloosiowego sterowania systemem. Symulacja graficzna ścieżki narzędzia ułatwia użytkownikom sprawdzenie programu kodu G przed obróbką.
MEGA 30VT i TERA 50VT to pięcioosiowe maszyny (4+1) z hamulcami hydraulicznymi. Unikalna konstrukcja pozwala użytkownikowi załadować trzy imadła lub może być stosowana jako stół roboczy 500 x 300 mm z płytą czołową o średnicy 220 mm w MEGA 30VT oraz 720 x 400 mm z płytą czołową o średnicy 320 mm w TERA 50VT.
|
Klasyfikacja |
Jednostka |
TERA 50VT |
|
Wymiary stołu |
mm |
Ø320(720x400) |
|
Max obciążenie stołu |
kg |
200(0°~45°)/150(45°~90°) |
|
Przejazdy(X/Y/Z) |
mm |
970/650*710(90°)/500 |
|
Szybkie przejazdy (X/Y/Z/A/C) |
m/min |
48/48/48/33/66 |
|
Stożek wrzeciona |
- |
BT40/BBT40/CAT40/DIN40 |
|
Obroty wrzeciona |
obr/min |
15 000 [20 000] |
|
Moc wrzeciona |
KW |
31 [35] |
|
Moment obrotowy |
Nm |
141 |
|
Ilość narzędzi |
szt. |
40 |
|
Waga |
kg |
8 600 |
|
Wysokość |
mm |
3073 |
|
Zapotrzebowanie powierzchni |
mm |
3693x2460 |
|
Sterowanie |
- |
Mitsubishi M800 |
